鎢是鎢鎳鐵合金的核心組元，其高密度賦予合金卓越的配重性能，同時通過固溶強(qiáng)化和顆粒彌散強(qiáng)化提升了合金的強(qiáng)度與硬度。此外，鎢還優(yōu)化了合金的射線吸收能力，使其成為高性能遮罩材料的理想選擇。

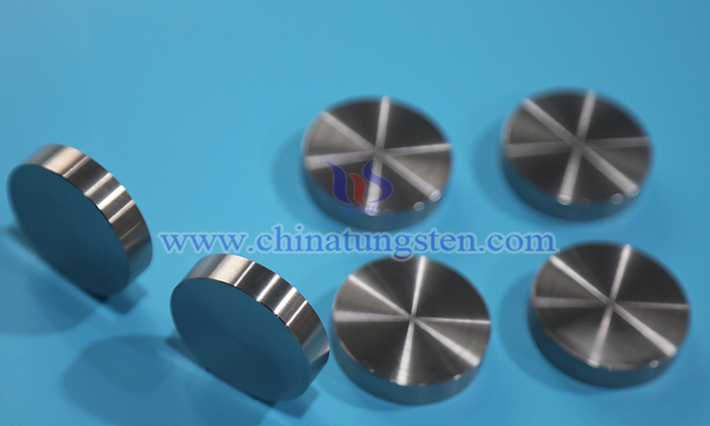

中鎢智造鎢鎳鐵合金圖片
鎢含量（約90～98%）對合金性能會產(chǎn)生較大的影響。由於鎢的密度高達(dá)19.35g/cm3，其含量增加一般會提升合金的密度。例如，90W-7Ni-3Fe合金密度約為17.1g/cm3，93W-4Ni-3Fe合金密度約為17.6g/cm3，97W-2Ni-1Fe合金密度約為18.5g/cm3，這種密度優(yōu)勢使其在配重、遮罩等領(lǐng)域具有重要的作用。
在力學(xué)性能方面，鎢含量與合金強(qiáng)度一般呈正相關(guān)。隨著鎢含量從90%提升至97%，合金的抗拉強(qiáng)度可從900-1000MPa提高至920-1100MPa，硬度也從24-28HRC提升至28-36HRC。這種強(qiáng)化效應(yīng)源於鎢顆粒對基體的強(qiáng)化作用，但過量鎢會導(dǎo)致脆性增加。實驗資料顯示，97W-2Ni-1Fe合金的延伸率約為6%-13%，低於90W-7Ni-3Fe合金的18%-29%，表明高鎢含量會犧牲部分塑性。

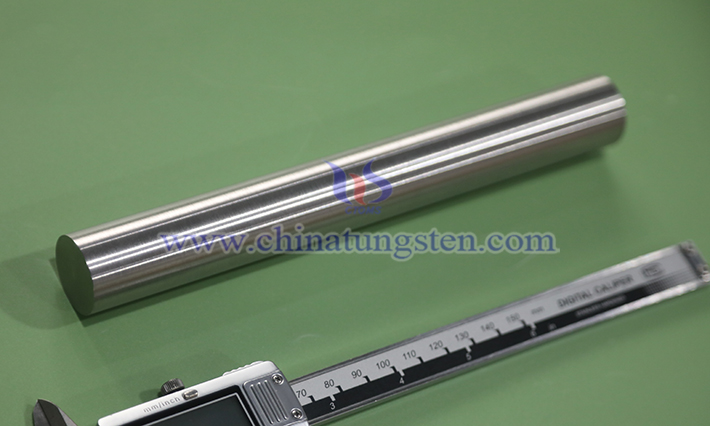

中鎢智造鎢鎳鐵合金圖片
鎢含量還會影響合金的加工性能。高鎢含量的合金因硬度高、脆性大，在切削、衝壓等加工過程中易產(chǎn)生裂紋。而低鎢含量的合金則表現(xiàn)出更好的延展性和可焊性，更適合製造複雜形狀零件。
在射線遮罩領(lǐng)域，鎢的高密度賦予合金優(yōu)異的遮罩性能。在同等厚度下，鎢鎳鐵合金的射線吸收能力比鉛高，且無放射性、環(huán)保，成為醫(yī)療、核工業(yè)等領(lǐng)域的理想遮罩材料。然而，鎢含量過高會降低合金的韌性和抗衝擊性能，因此需根據(jù)具體應(yīng)用場景優(yōu)化成分比例。此外，鎢含量也會對合金的熱學(xué)性能產(chǎn)生一定影響。
版權(quán)及法律問題聲明
本文資訊由中鎢線上?（www.ycyxlh.com，news.chinatungsten.com）根據(jù)各方公開的資料和新聞收集編寫，僅為向本公司網(wǎng)站、微信公眾號關(guān)注者提供參考資料。任何異議、侵權(quán)和不當(dāng)問題請向本網(wǎng)站回饋，我們將立即予以處理。未經(jīng)中鎢線上授權(quán)，不得全文或部分轉(zhuǎn)載，不得對檔所載內(nèi)容進(jìn)行使用、披露、分發(fā)或變更；儘管我們努力提供可靠、準(zhǔn)確和完整的資訊，但我們無法保證此類資訊的準(zhǔn)確性或完整性，本文作者對任何錯誤或遺漏不承擔(dān)任何責(zé)任，亦沒有義務(wù)補(bǔ)充、修訂或更正文中的任何資訊；本文中提供的資訊僅供參考，不應(yīng)被視為投資說明書、購買或出售任何投資的招攬檔、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據(jù)，或作為道德、法律依據(jù)或證據(jù)。
